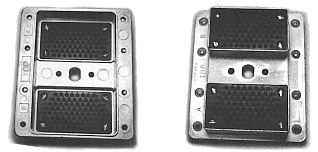

DPD2 CANNON

D P D 2 - C A N N O N

ORDERING GUIDE: D P D 2  M A - 156 -  3 4 P - M-1A (POS.Y)


BASIC PART NUMBER
  DPD - CANNON RACK & PANEL
SHELL SIZE
  2 - TWO GANG
CLASS
  BLANK - SOLDER CONTACTS
MA - CRIMP CONTACTS
INSERT ARRANGEMENT
  SEE CHART
SHELL TYPE
  33 - PLUG
34 - RECEPTACLE
CONTACT TYPE
  P - PIN
S - SOCKET
ENGAGING DEVICE
  SEE CHART
MOUNTING HOLE MODE
  1A - O.144 DIA
1B - 0.152 DIA., 100 DEGREE COUNTERSINK
1G - 0.144 DIA., 82 DEGREE COUNTERSINK
1L - 0.144 DIA., 82 DEGREE COUNTERSINK
POLARIZATION
  N, V, W, X, Y, Z
MODIFIER
  BLANK - WITH CONTACTS
FO - LESS CONTACTS


INSERT CHART

SOLDER-INSERT
ARRANGEMENT
TOTAL
CONTACTS
20 GA 16 GA 14 GA 12 GA 10 GA 8 GA 4 GA COAX
  N10   10     6           4
  AN14   14                 14
  15C2   15       10     3       2
  B20C2   20     12   6           2
  G20   20       10     2   8
  23C3   32     20             3
  B28   28     28
  32C2   32     28         2     2
  40   40     40
  50   50     50
  78   78     78
  90   90     90
  112   112 `  112
  128   128   128
CRIMP-INSERT
ARRANGEMENT
TOTAL
CONTACTS
20 GA 16 GA 14 GA 12 GA 10 GA 8 GA 4 GA COAX
  AJ14   14                 14
  B28   28     28
  32B2   32     28         2     2
  40   40     40
  A44   44   16   17     6     5
  45   45     43       2
  F54   54     48     6
  76   76   73   3
  78   78     78
  112   112   112
DPD2-INSERT
DESIGNATOR
CAVITY
CAVITY
  N20   N10   N10
  G48   G20   B28
  B56   B28   B28
  64   32   32
  64C4   32C2   32C2
  B68   40   B28
  77   45   32
  78   50   28
  80   40   40
  90   45   45
  B98C2   B20C2   78
  G98   78   G20
  H98C2   H20C2   78
  100   50   50
 A123   78   45
  152   76   76
  156   78   78
  180   90   90
  224   112   112
  256   128   128

ACCESSORIES
CONTACTS DESCRIPTION
  030-9081-000   20 GA PIN
  031-9134-001   20 GA SKT
  030-9083-000   16 GA PIN
  031-9206-003   16 GA SKT
  030-1909-000   12 GA PIN
  031-1059-000   12 GA SKT
  030-1757-000   10 GA PIN
  031-1758-000   10 GA SKT
  030-9175-000   8 GA PIN
  031-9176-000   8 GA SKT
  030-1908-000   8 GA PIN (A44)
  031-9201-003   8 GA SKT (A44)
TOOLS DESCRIPTION
  M22520/2-01   CRIMPER 20 GA
  M22520/2-08   TURRET 20 GA
  M22520/1-01   CRIMPER 16, 12 GA
  M22520/1-02   TURRET 16, 12
  m22520/1-02   TURRET 16,12 GA
  CET20-8   20 GA INS/RMV
  CET16-9   12 GA INS/RMV
  CET12-4   10 GA INS/RMV
  CET8-2   8 GA INS/RMV
BACKSHELLS DESCRIPTION
  DPD-11612   -33 SHELL
  DPD-12172   -34 SHELL
  025-0585-000   DUST CAP
ENGAGING DEVICES DESCRIPTION THREAD TYPE
  F2   FEMALE   1/4-28 UNF-28
  CF   FEMALE   5/16-24 UNF-28
  DF   FEMALE   5/16-12 QUAD LEAD
  M   MALE   1/4-28 UNF-2A
  MA   MALE   1/4-28 UNF-2A
  CM   MALE   5/16-24 UNF-2A
  CMRA   MALE RATCHET LOCK   5/16-24 UNF-2A
  DM   MALE 2 9/32" HANDLE   5/16-12 QUAD LEAD
  DM-1   MALE 3 11/16" HANDLE   5/16-12 QUAD LEAD
  DM-2   MALE 4 13/32 HANDLE   5/16-12 QUAD LEAD
  DM-3   MALE 3/16 HEX SKT   5/16-12 QUAD LEAD
  DM-7   MALE 5 1/2" HANDLE   5/16-12 QUAD LEAD
